マイクロレーザーガステレメーター

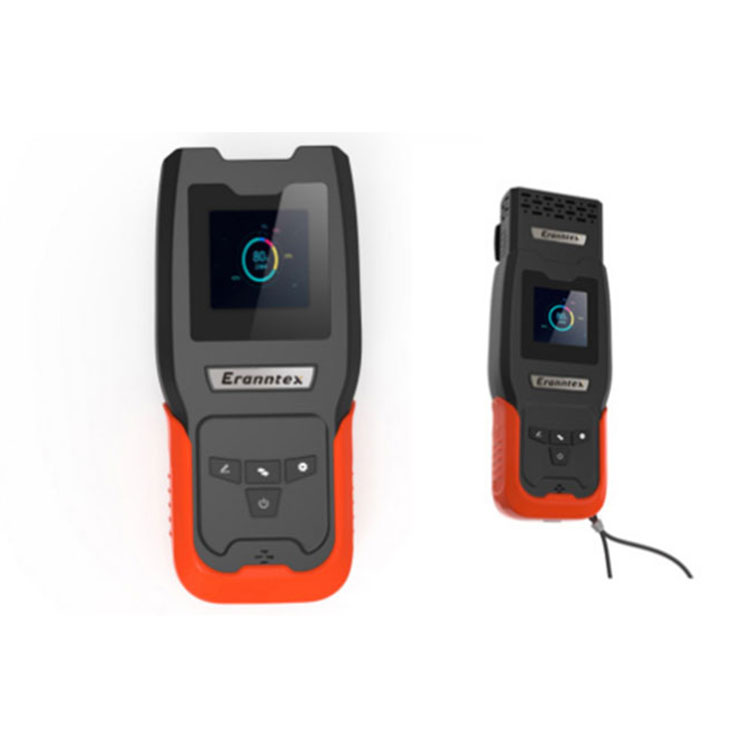

MS104K-TDLASマイクロレーザーガステレメーター

このZetronメーカーのマイクロレーザーガステレメーターは、天然ガス濃度の非接触測定を可能にするレーザー吸収分光法技術に基づくデバイスです。天然ガスステーション、都市ガス検査、その他の機会でよく使用されます。

この製品の実行基準は次のとおりです。

GB3836。 1-2010「爆発的な雰囲気パート1：機器の一般的な要件」

GB3836.4-2010 "爆発的な雰囲気パート4：本質的に安全な「I" I "によって保護されている機器

特徴：

小型化されたデザインは、サイズが小さく、重量が軽く、ポケットに置くことができる高度に統合されたマイクロ構造設計を採用しています。

多機能拡張には、オプションのBluetooth関数、統合距離測定機能、エアコレクションフード検出機能が含まれます。動作環境条件

大気圧：（70〜116）kpa

周囲温度：（-20〜 +50）c

相対湿度：≤95％RH（+25c）

環境への影響

このマイクロレーザーガステレメーターの動作は、有害な干渉を引き起こさない場合があります。

この製品の動作は、ある程度の外部干渉や悪い干渉の影響を受けません。

製品の重量

ユニット重量：0.25kg純重量）

出荷重量：1.0kg（総重量）

キーの説明

ホームボタン：2秒間押し続けると、電話をオンとオフにします。

設定キー：メインインターフェイスをクリックして、アラーム値の設定を入力します。

アラーム値増分キー：

アラーム値の設定では、1回クリックすると、アラーム値が50ppm増加します。 MO

アラーム値の減少キー：

アラーム値の設定では、1回クリックすると、アラーム値が50ppm減少します。 MO

説明書

レンズカバーを開きます

レンズカバーを90°回転させて開きます。 90°を超えないように注意してください。そうしないと、内部コンポーネントに損傷を与える可能性があります。

6.2レーザーオンとオフ

テストを開始するときは、電源ボタンを押してマシンをオンにします。この時点で、インジケーターレーザーがオンになり、常にオンになり、検出レーザーがオンになります。 3〜4秒の安定化時間の後、継続的なテストを開始できます。検出を停止するときは、電源ボタンを押し続けて機器をオフにします。この時点で、レーザーはオフになることが示され、機器はシャットダウン状態に入ります。

6.3開始検出

検出するときは、測定するターゲットで示されるレーザーを指して、ディスプレイは測定された領域の統合されたメタン濃度をppm・moで表示します。

注記：

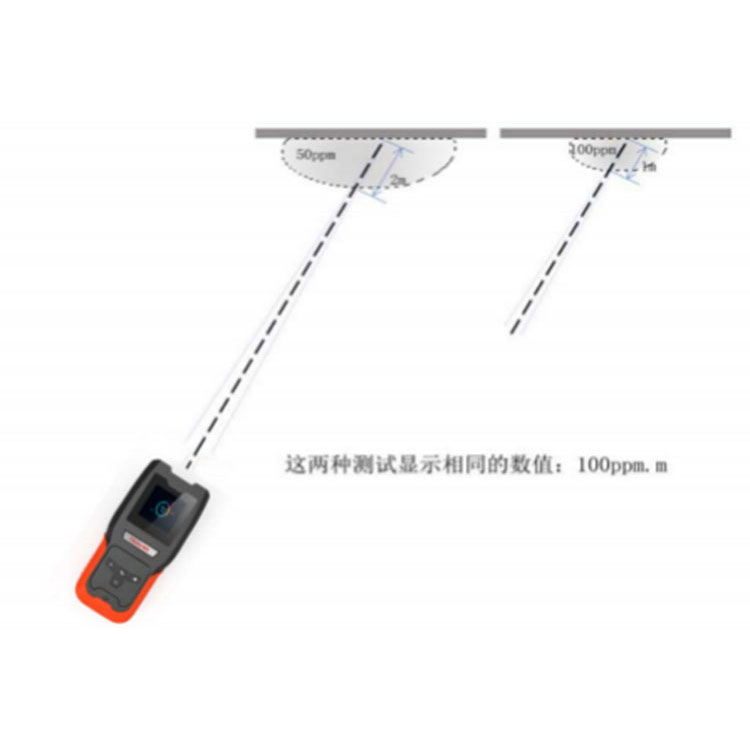

ppm.mは統合濃度の単位であり、メタン濃度と幅の産物を表します。その中でも、PPMはガス濃度ユニット、つまり「100万分の1」であり、メタンの濃度を示しています。 =長さの単位は「メーター」であり、測定された空気質の幅を示しています。

例：検出は、測定されたターゲットから5メートル離れて実行されます。メタン漏れの空気質量の濃度が500ppmで、幅が1メートルの場合、メタン漏れの空気質量の積分濃度は500ppmx1m = 500ppm・mです。この時点で、機器によって表示される値は500gpm・mです

6.4アラーム

メタン濃度の値が設定されたアラーム値を超えることが検出されると、機器はアラームを鳴らし、デバイスは振動し続けます。

6.5デバイスの充電

バッテリーの電源が低すぎる場合、デバイスは、4.2V/2aの出力仕様を備えたデバイス独自の充電器または標準充電器を介して充電する必要があります。充電するときは、充電インターフェイスを入力します。任意のボタンをクリックして画面を起動し、充電ステータスを確認します。

7検出ヒント

7.1一般的なガイダンス

1）メタンガスは空気よりも密度が低いため、漏れ後に上方に広がります。したがって、検査中に測定するターゲットの10〜20 cm上の位置に示すレーザーを目指す方が良いでしょう。

2）テストするときは、表示画面のReturn Light Right Indicator Barに注意してください。戻り光強度インジケータバーの数が非常に少ない場合、それは機器によって受信された反射レーザー信号が非常に弱いことを意味します。現時点では、検出のために角度または位置を変更する必要があります。

3）テストするときは、テストするインジケーターレーザーを建物に照射する必要があります。パイプ、壁、床、土壌、木、その他の簡単に反射するオブジェクトを使用して、機器がより強力な反射レーザー信号を受信できるようにします。

4）検出するときは、照準をマスターし、スキャン速度を制御します。暴力的または突然の動きは、機器による誤った測定または誤報を引き起こします。

5）測定されるターゲットにレーザーが照射できない可能性のある検出死角がある場合、検出のために方向を変更するか、測定するターゲットの隣接領域のおおよその検出を実施してください。

7.2さまざまな機会の検出

1）地下のパイプラインを検出すると、漏れたガスは漏れ点の真上から逃げることはしばしば、土壌にゆっくりと拡散し、ゆるい土壌またはセメント亀裂から逃げます。したがって、キースキャンは、ゆるい土壌、セメントの亀裂、kiの井戸口などで実行する必要があります。

2）グラウンドパイプラインを検査するときは、パイプライン自体または近くのオブジェクトをリフレクターとして使用して、スキャンバルブ、フランジ、その他の漏れが発生しやすい場所に焦点を当てるようにしてください。

3）住民の家をテストするとき、検出距離内に屋内に行く必要はありません。階下のキッチングラスをスキャンするだけです。

4）小さな漏れポイントをテストするときは、風下の場所に立って、ターゲットから約3メートル離れた繰り返しテストを実行し、ディスプレイの値の変化に注意を払う必要があります。

5）非常に反射的な背景を持つターゲットを測定する場合、誤ったアラームが発生する可能性があります。ディスプレイパネルのリターンライト強度インジケータバーが高すぎるかどうかに特に注意してください。この時点で、測定角度を調整して、強い反射によって引き起こされる誤ったアラームを避けます。 。

6）この機器の検出距離は30メートルです。実際の検出中、この距離は、オンサイト環境、リフレクター、反射角などの要因に関連しています。一般的に言えば、検出距離が遠いほど、機器によって受信されるレーザー信号の強度が弱くなり、検出精度も低下します。したがって、ガス漏れの表示が長距離で見つかった場合、機器をに移動する必要があります

測定されたターゲットに近い位置を慎重に検出して、より正確な検出結果を取得します。

7.3漏れの範囲を決定する方法

テスト時に、漏れの範囲を決定するために、以下の手順に従ってください。

1）風の方向に面した機器でスキャンを開始します。

2）境界として最高の濃度で代わりになります。

3）方向を変更し、漏れ領域を再度スキャンします。

4）方向を変更した後も漏れが表示されている場合、定義された位置が正しいことを意味します。

5）方向を変更した後に漏れディスプレイがない場合、漏れガスは風向の影響を受ける可能性があります。他のオリエンテーションでスキャンしてください。

7.4検出精度に影響する一般的な要因

1）一部のオブジェクトまたは材料は、レーザーをあまりにも強く反射したり、レーザーを強く吸収したりしすぎているため、機器が誤った検出値を簡単に表示する可能性があります。など：ガラス、レンズ、反射装置など。

2）温度が非常に高く、風が強い場合、漏れが少ないときにガスが速く拡散するため、漏れたガスは濃縮できず、検出値に大きな偏差がある可能性があります。

3）このテレメーターは、エタンやプロパンなどの他の可燃性ガスに反応しません
