UVオゾン検出器

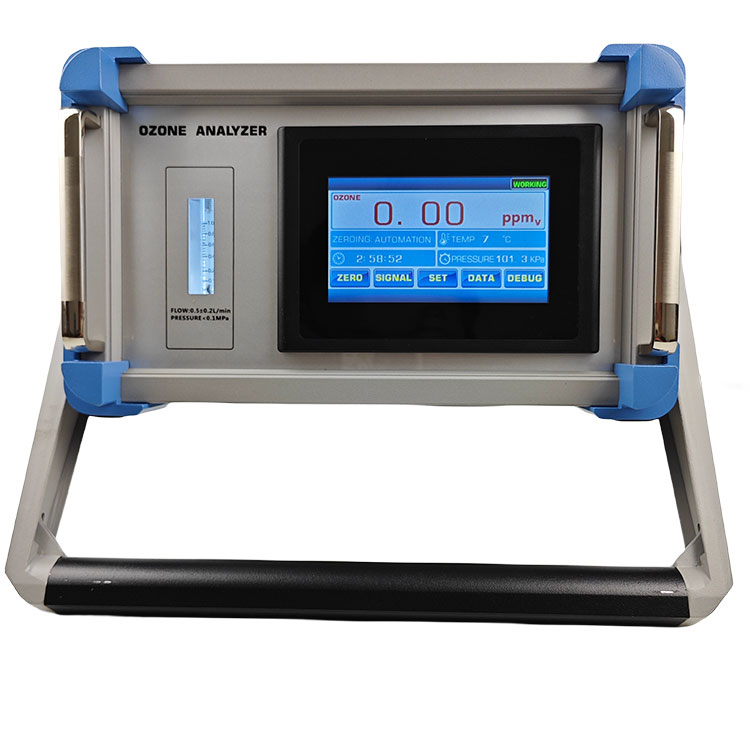

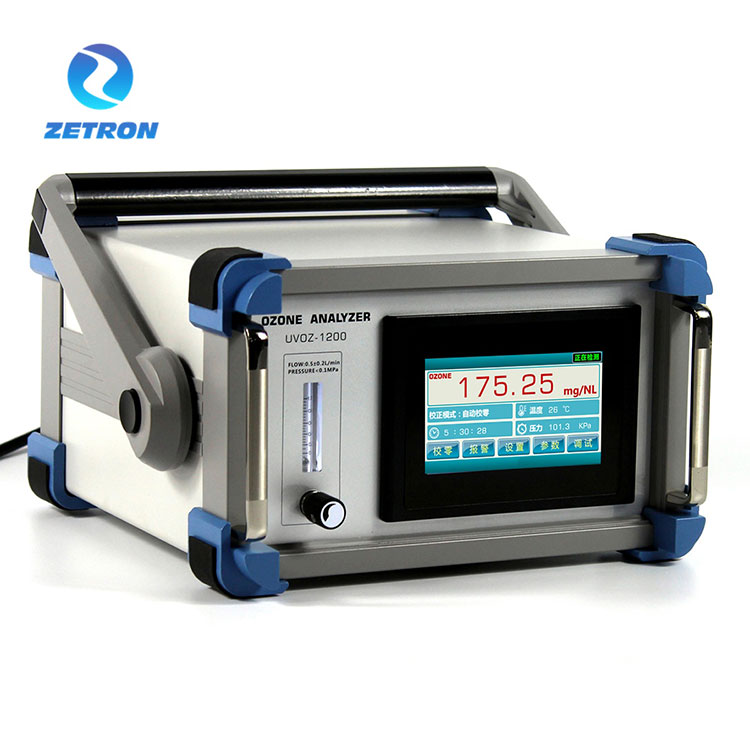

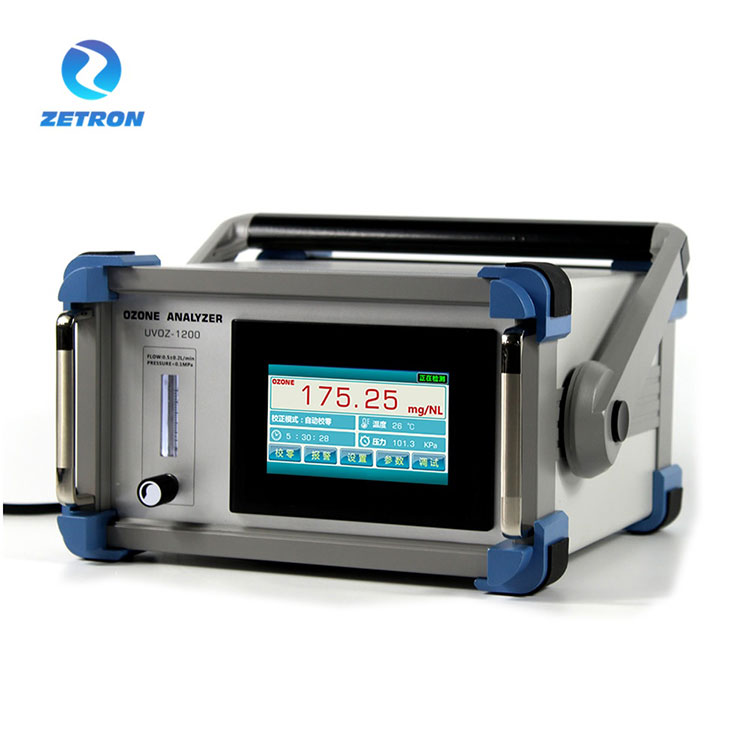

PTM600OZ UV オゾン検出器

概要

UV オゾン検出器は、空気または酸素中のオゾン含有量を測定するためのマイクロプロセッサーベースのデュアルビーム光度計 (UV 254 nm) です。

サンプルガス中のオゾン含有量を評価するために、UVOZONE 検出器は測定チャンネル内の UV 放射、基準チャンネル内の UV 放射、キュベット内の温度と圧力を測定します。

オゾン分析装置にはタッチスクリーン操作インターフェースがあり、リアルタイムのオゾン濃度が表示されます。タッチスクリーンには圧力と温度の補正表示も付いています。高濃度（g/Nm3）レンジでは、オゾン発生器の出力をリアルタイムに表示できる流量入力機能を搭載しています。コアコンポーネントには光透過率の高い石英を使用した長寿命のUVライトシステムを採用し、ゼロドリフトによる検出精度への影響を防ぎます。装置が 24 時間連続稼働できることを保証するために、ゼロ調整時にオゾン入力を閉じる必要はありません。

オゾン濃度は、オゾンの重量パーセント (%wt/wt)、サンプルガスの標準立方メートルあたりのオゾンのグラム数 (g/Nm3)、または ppmv (AQ: g/m3 または ppm) のいずれかで英数字ディスプレイに表示されます。濃度単位は運転中に変更可能です。

追加の変更可能なパラメータは次のとおりです。

圧力表示の単位（kPa）

アラームパラメータ（上限/下限しきい値）

キャリアガスの性質: 空気または酸素 (PSA を含む)

RS-485インターフェースパラメータ

4-20MA 信号出力

設置と電源接続

サンプルガス接続には 6 x 4 mm PTFE チューブを使用する必要があります (ご要望に応じて提供します)。サンプルガスはサンプルガスフィルター (「IN」) を介して接続する必要があります。濃度測定のタイムラグは次の条件に依存します。

a) サンプルガスの流量、

b) 分析装置までのチューブの長さ、

c) チューブの断面 (6x4 mm のチューブを推奨します。それ以上は推奨しません)、

d) 分析装置自体のタイムラグ。推奨流量 0.2 ～ 1 l/min では、6 x 4 mm チューブの長さ 2 m でタイムラグは 2 ～ 0.4 秒になります。

次の図は、可能な構成を示しています。

サンプリング方法: 陽圧サンプリング;

ディスプレイインターフェイス: 4.3インチのタッチスクリーン操作インターフェイス。

コンテンツインターフェイス: オゾン濃度、温度、圧力。

補助機能：温度補償、圧力補償。

表示単位：g/Nm3、mg/NL オプション。

表示解像度: 0.01g/Nm3;

ガス流量: 0.5L±0.2L/min;

入力圧力:<0.1MPa;

濃度誤差: 最大 0.5% FS;

線形誤差: 最大 0.5% FS。

ゼロドリフト:<± 0.3%。 FS;

反応時間: ≤ 1 秒;

環境温度：-30〜80℃。

パイプラインインターフェース方式：クイック締め（ステンレス鋼）。

バイパスサンプリング直径: Φ6 (6mm * 4mm);

通信方式：RS-485；

出力モード: 4-20mA (アクティブ);

電源: DC24V;

サイズ：120mm（高さ）×160mm（幅）×60mm（奥行き）

注: 1mg/L=1g/m3=467PPM;

無料保証: 24 か月 (ホストの場合)。

標準構成：耐食流量計、オゾン排気破壊装置、オゾン吸入（ダスト）フィルタ。

製品の特徴:

測定機能：ゼロ点自動調整機能を備えた特許技術、デュアルパス紫外線吸収原理、外国製の長寿命紫外線LED光源、連続動作、検出濃度の安定性を確保。

試験方法：デュアルパスUV吸収法、長寿命光源システム、高い測定精度。

測定原理: ランバート ビールの法則に従い、測光吸収の原理により正確な測定が行われます。

光源システム：海外製長寿命紫外線光源システム（レンズ付き紫外線LED光源）、2年間の無償保証付き。

使用方法：防水航空プラグを装備し、屋内に設置して使用することをお勧めします。

ライトプールシステム: 独立したライトプール技術、漏れがなく、高圧耐性があり、高流量サンプリングガスの衝撃に対する耐性があります。

インテリジェントな補正: 温度と圧力の補正と表示、オートマ機能を内蔵

構造

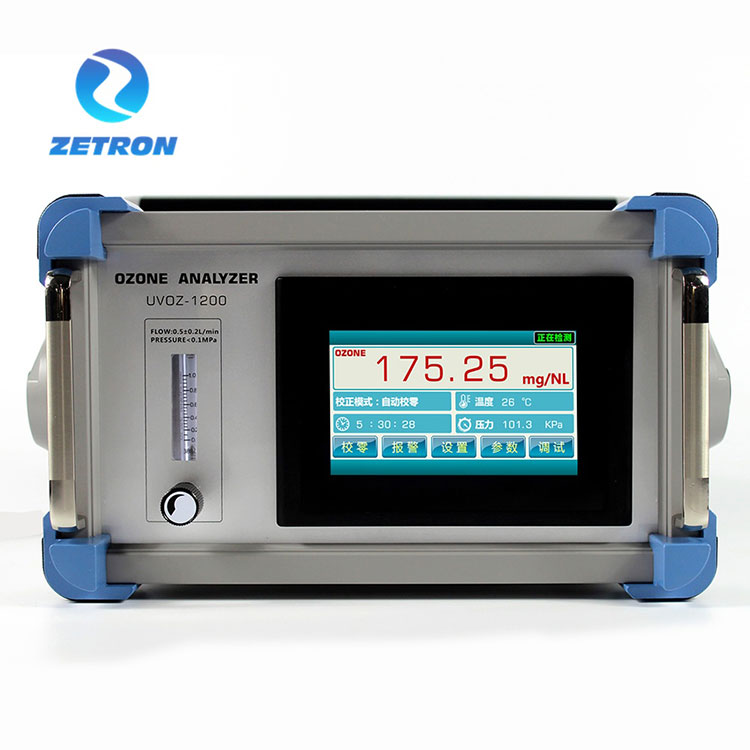

表示パネルと表示画面

電源入力、信号出力、オゾン入口、オゾン出口

電源入力:

信号端子出力：

接続とプロセス

UV オゾン検出器、並列分岐サンプリング接続図

（注：この接続方法を使用し、別途サンプリングし、オゾン排気破壊装置を通過させて大気を排気することを推奨します。）

UV OZONE DETECTOR、シリーズサンプリング接続図

（注：この接続プロセスを使用する場合、オゾン発生器の出口パイプライン内の圧力が安定している必要があることに注意することが重要です。内蔵の圧力トランスミッタ補償により、検出されたオゾン濃度値は一定の範囲内で変動します。）

モデル: UV オゾン検出器

測定範囲：0～300g/Nm3

オプション範囲: 0-300g/Nm3、0-100g/Nm3、0-50g/Nm3;

光源寿命：約30000～50000時間。
