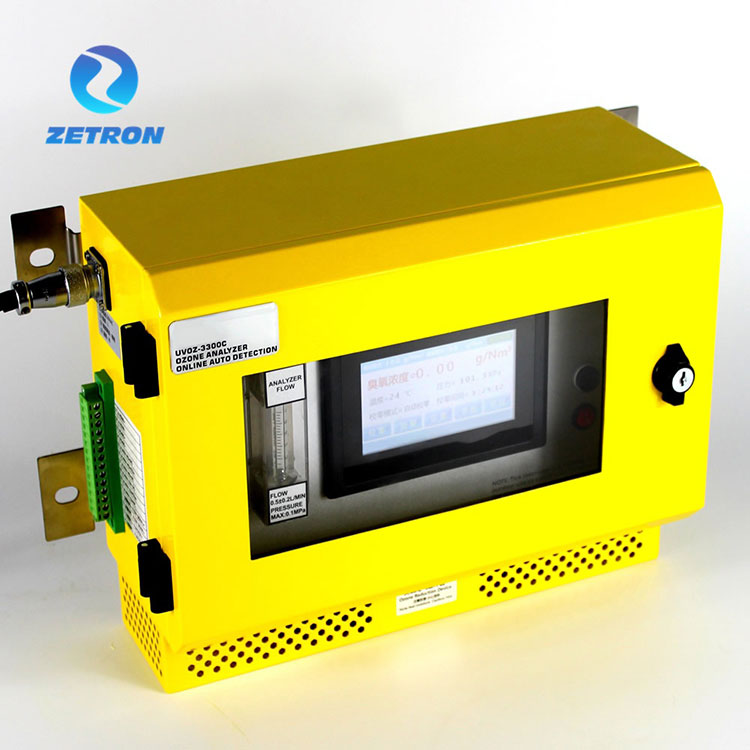

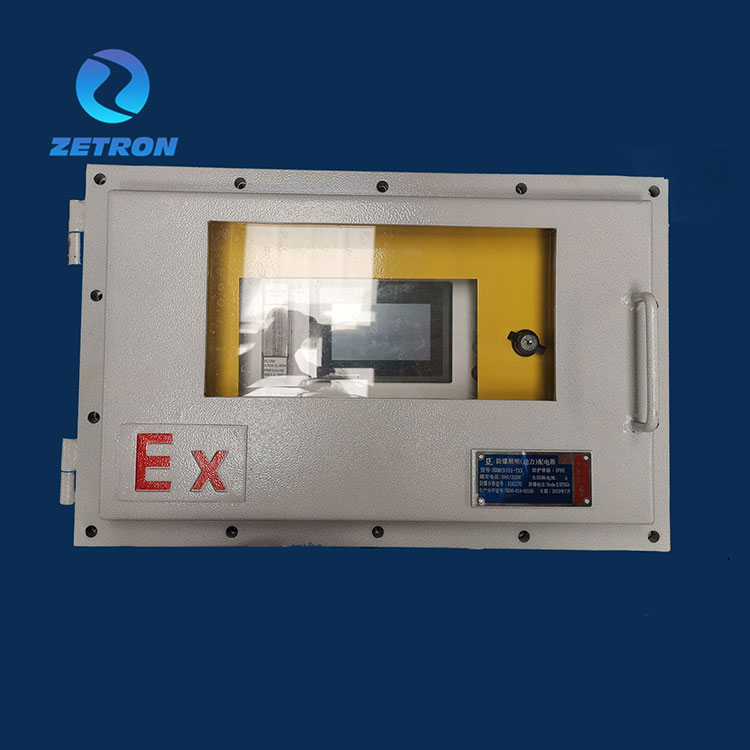

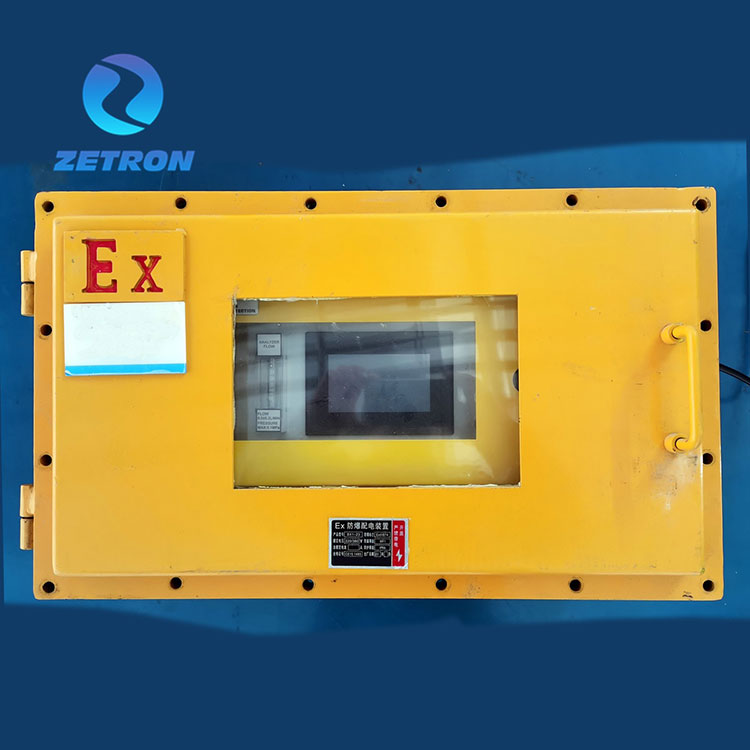

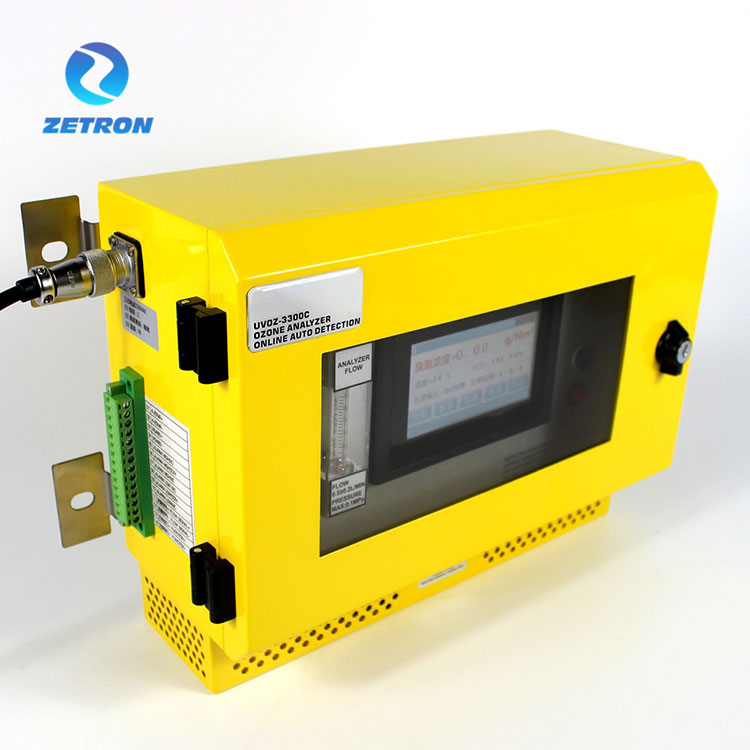

壁に取り付けられたオゾンアナライザー

ランバートビルの法則に基づいて、UV吸収の前後の光信号の強度の変化を測定して現在のオゾン濃度を計算します。機器は、ランプチューブのインテリジェント管理システムと、アナライザーがアンチプレッシャーの特性を持つことを可能にする分離フォトセルテクノロジーを備えた高度なデュアルUV光源システムを採用します。

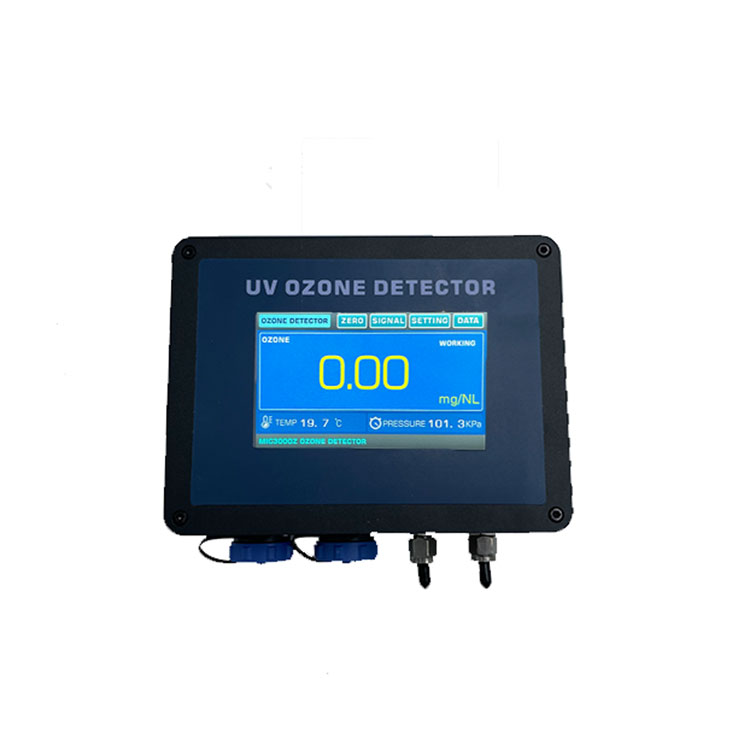

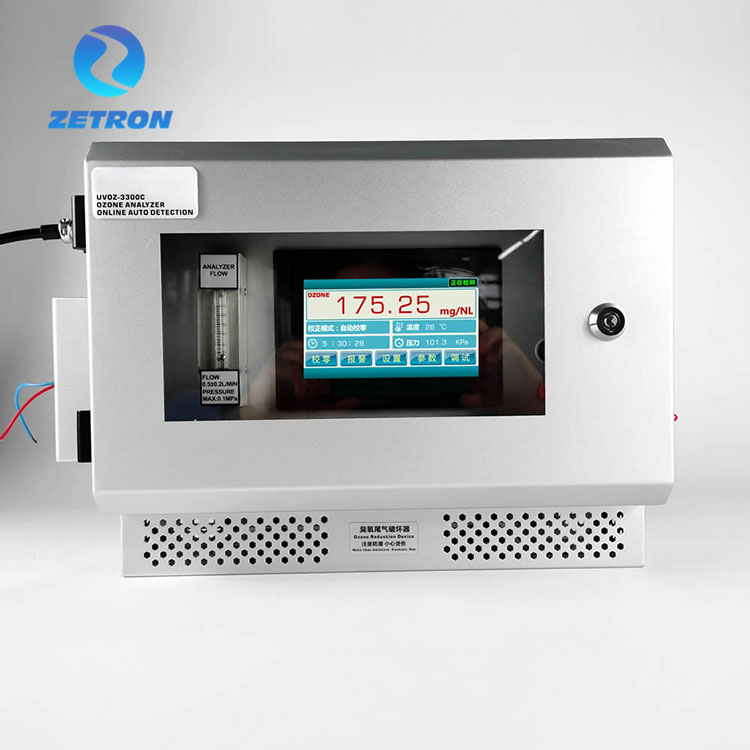

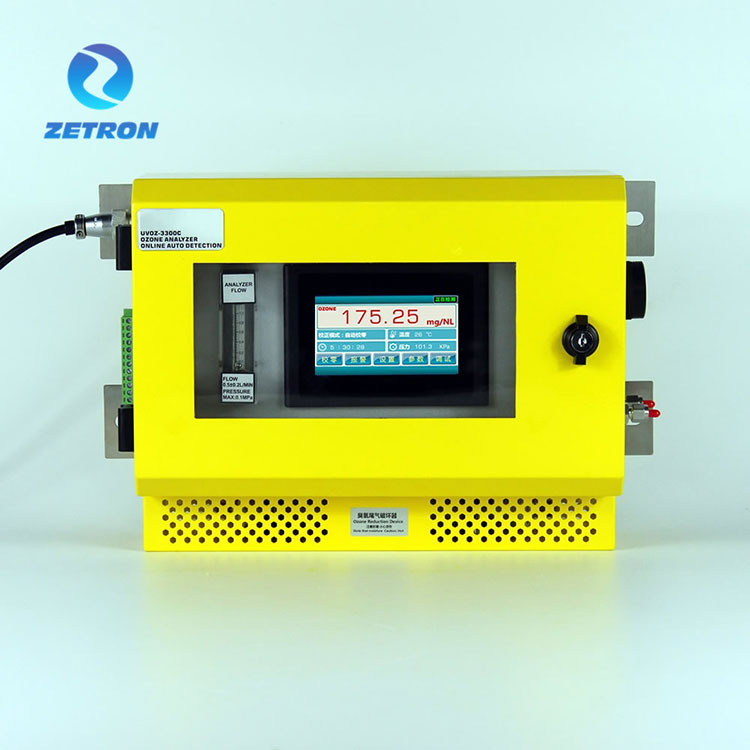

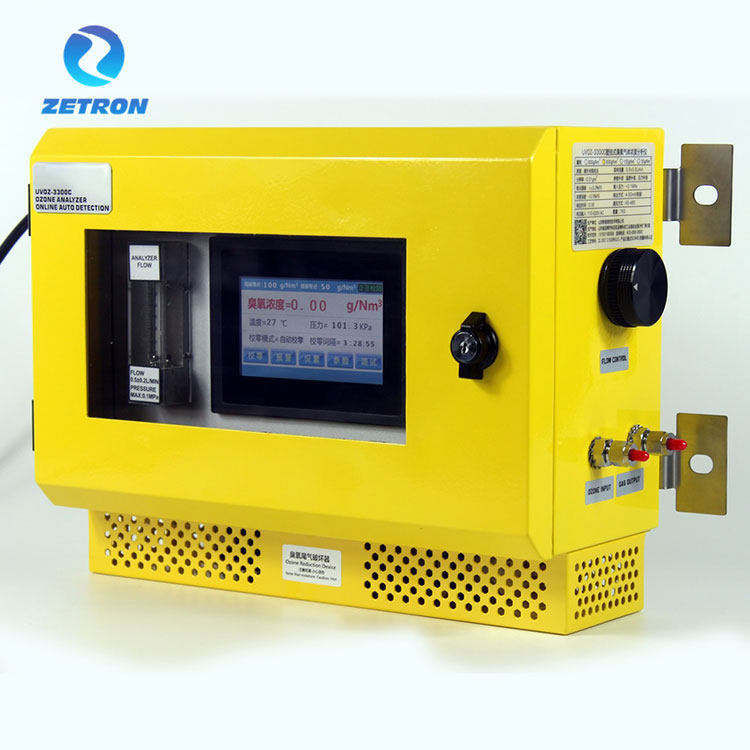

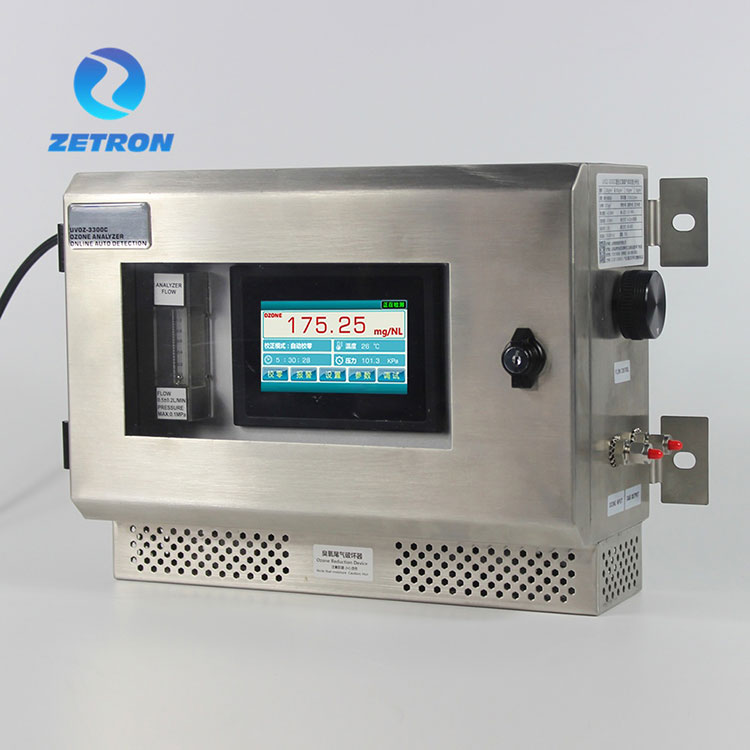

壁に取り付けられたオゾンアナライザーには、リアルタイムのオゾン濃度を示すタッチスクリーン操作インターフェイスがあります。また、タッチスクリーンには、圧力と温度の補償ディスプレイもあります。高濃度（g/nm3）範囲の場合、フロー入力の関数があり、オゾンジェネレーターの出力をリアルタイムで表示できます。コアコンポーネントは、高光透過率の石英を備えた長寿命のUV光システムを採用して、ゼロドリフトが検出の精度に影響を与えるのを防ぎます。機器が24時間連続して実行できるように、ゼロゼロのときにオゾン入力を閉じる必要はありません。

オゾン濃度は、オゾンの重量（％wt/wt）、平均光学ディスプレイ上のサンプルガス（g/nm3）の通常の立方メートルあたりのオゾンのグラムのいずれかで表示されます。濃度ユニットは操作中に変更できます。

追加の変更可能なパラメーターは、とりわけです。

圧力表示ユニット（KPA）

アラームパラメーター（高/低閾値）

キャリアガスの性質：空気または酸素（PSAを含む）

RS-485インターフェイスパラメーター

4-20MA信号出力

オプションの範囲と作業モード

 技術的な機能

構造

電源入力：

アラームシンガル出力

シンガル出力

接続とプロセス

オゾンアナライザーアクティブ圧力サンプリングプロセス図

操作指示

【1】

このアナライザーは、屋内の設置と操作に使用されます。 5分間予熱してから1回ゼロにすることをお勧めします。オンラインで24時間使用できます。使用するときは、電力と環境の安全性に注意してください。 UV LED光源監視システムが装備されており、システムは光源の明るさに応じて調整されます。オゾンなしの偏差がゼロの場合、手動でゼロになってきれいにすることができます。時々、ゼロ偏差が発生し、無視できます。

【2】注意

このオゾンアナライザーは屋内に使用され、環境は換気、乾燥、他の腐食ガスを飼育しないでください。特に、環境内のアンモニア、塩化水素、硫化水素、その他のガスがある場合は、腐食からタイムリーに保護されるべきです。この状態によって引き起こされる問題は、無料の保証内ではありません。

cleanと乾燥オゾンガスを保証する必要があります。必要な場合は、湿った場所、またはオイル、ダスト、フィルター（煙道ガスフィルター）、および除湿（電子コンデンサー）を使用して、機器の入口に除湿機（電子コンデンサー）を使用して、オゾンガスの濃度を検出する必要がある場合。それ以外の場合、この状態によって引き起こされる問題は、無料の保証内にありません。

exaction排気ガス駆逐艦アウトレットをメインパイプラインに接続することは厳密に禁止されており、排気ガスを空にしたり破壊したりする必要があります。

intersment機器が長い間使用されていない場合、ヒーターを定期的に電化して、機器を湿気に対して保管する必要があります

作業状態の極端なガス駆逐艦は熱狂的であり、それは厳密に手の直接的な触れを禁止しています。排気ガス駆逐艦に注意を払ってください。コンセントでオゾンガスオーバーフローが見つかった場合は、製造に連絡して置き換えてください。

inletインレット接続パイプは、PTFE材料を使用する必要があります。

bedaulerメーカーのエアフィルターは、ダスト粒子のみをフィルタリングできます。ユーザーがオイルミスト、ウォーターミスト、その他のメディアでオゾンガスを検出する必要がある場合は、メーカーにお問い合わせください。

C.操作インターフェイス

（高濃度0-300g/nm3 0-200g/nm3 0-100g/nm3 0-50g/nm3）

メインインターフェイスノーマルディスプレイ関数

「動作」、「キャリブレーション」、「エラー」は、メインの画面表示インターフェイスの右下隅に表示されます。

●動作：テストステータスを実行します

●ゼロ：機器はゼロキャリブレーション操作です

●エラー：オゾンアナライザーの障害。時間内にメーカーに連絡してください。

●読み込み：機器の電源が入った後、ホットマシンに荷重ステータスが表示されます

メニューのゼロ

ユーザーは、状況に応じて「手動ゼロキャリブレーション」と「自動ゼロキャリブレーション」モードを選択できます。

自動ゼロキャリブレーション間隔時間は、ユーザーのニーズに応じて設定できます。

オゾン濃度値が100g/nm3以上に検出されると、メーカーは24〜96時間の自動ゼロキャリブレーション時間を推奨します。

オゾン濃度値以下を検出する場合、100g/nm3では、メーカーは8〜12時間の自動ゼロキャリブレーション時間を推奨します。

「1回のマニュアルゼロキャリブレーション」ボタンは、トリガーされると、オゾンガス濃度アナライザーでゼロキャリブレーション操作を実行します。

信号メニュー

ユーザーは、状況に応じて「ハイアラームポイント」と「低アラームポイント」を設定できます。 2セットのリレー信号出力を備えた機器では、ユーザーは2セットのNO、com、NCリレー信号を接続できます。

リレー信号を使用する場合、220VACによるリレー信号への直接アクセスを避けるために、最大24V.TRYのDC電源入力である必要があることに注意する必要があります。

設定メニュー

a。ユーザーは、「温度補償」を設定して、オゾン濃度の計算で「オープン」および「閉じる」場所に値をもたらすことができます。

b。 ユーザーは「圧力補償」を設定して、オゾン濃度の計算で「オープン」および「閉じる」場所に値をもたらすことができます。 この機器圧力送信機は、サンプリングサンプリングとアクティブ圧力補償をサポートします。

c。ユーザーは、状況に応じて以下のようにユニットを選択できます。

追加の説明：

G/NM3およびG/M3 NTPの単位は、標準温度でのオゾン濃度（おそらく20）と標準圧力（101.325 kPa）.g/m3 NTPでのオゾン濃度を意味します。

（NTP-通常の温度と圧力、STP-標準温度と圧力）

G/NM3は、国際的な表現の表現です。ディスプレイは国際的な慣行に従い、g/nm3濃度の発現モードを採用します。

メニューデータ

パラメーターメニューのメイン画面を表示します。

パラメーターメニューのデータ値は、メーカーの技術者がオゾン分析器のパフォーマンスを評価するために使用するパラメーターインジケーターと同じです。このパラメーターページには、オゾンアナライザーが通常の検出と表示ステータスであるかどうかを判断するために使用される、デュアルパス紫外線吸収オゾン分析器のさまざまなパラメーターが表示されます。

●UVLED-R：反応は、ガス光強度パラメーターがない場合のUV光源です。

●UVLED-M：検出チャンバー（光セル）を通過した後のUV光源の光強度パラメーター。

●Data-Zero andData-ABSRは、Bill Lambert Law and Program Algorithmに従ってOzone Analyzerが取得したパラメーターデータ値です。

システムステータス：「通常」および「エラー」は、機器パラメーターの計算に従ってオゾンアナライザーが正常に機能するかどうかを判断できます。

●テレッドバリューは、現在の濃度の変化に基づいてオゾンガス濃度センサーデータを再調整するユーザーの能力です。

参照比は、ガスにさらされていない場合の現在の紫外線LED光源の強度を反映しています。

参照値は、ゼロキャリブレーション中にガスを通過することなく、紫外線LED光源の照明強度のパラメーターを反映しています。

自動調整関数：機器の背景は、ゼロキャリブレーション中にLED LEDの明るさ（参照値）を記録します。紫外線LEDの明るさが逸脱すると、システムは紫外線LEDの明るさを自動的に修正し、オゾンガス濃度センサーのゼロポイントが特定の範囲内で自動的に調整され、ゼロポイント偏差を効果的に回避します。

デバッグメニュー

デバッグモードメニューは、基本設定とパラメーターの調整用です。ユーザーはパスワードメニューを入力しようとしません。パスワードエラーが特定の時間に達したときに、機器は自動的にブルースクリーンでロックされます。

この操作バックグラウンドインターフェイスと設定は、「濃度係数」、「UVランプの明るさ」、「4-20MA値」、「温度」、「圧力」、「光電気レシーバーパラメーター」、「補正値」、「ゼロ値への返信」など、オゾン分析器のパラメーターを変更および変更できます。

【4】通信指示

●4-20MAシンガル出力

4-20MA信号出力はアクティブな出力です。ユーザーは、シングルチップコンピューターやPLCなどのデータ収集機器に直接アクセスできます。 4-20MA信号ポートに電圧をロードしないでください。

●RS-485通信（選択機能

注：タッチスクリーンディスプレイのアドレス設定！

●RS-485通信（選択機能

通信モード：modbus-rtu（rs－485）；

通信パラメーター：9600、8、N、1；

データ形式：ヘキサデシマル受信、16進数送信

登録値を読む：

データを返します

書き込み登録：

返品値：

7。メンテナンス

通常の使用では、実際のサービス寿命はサイト環境に依存します。 18か月に1回アナライザーを返品工場で調整することをお勧めします（キャリブレーションは無料で、ユーザーは返品と輸送手数料を負担します）。過酷な環境では、テストデータの有効性を確保するために、12か月に1回センサーを調整することをお勧めします。メンテナンス項目は次のとおりです。

（1）摂取システムに漏れがあるかどうか。ガス接続パイプが着用されているかどうか。コネクタが固定されているかどうか。

（2）電源ラインとソケットの緩みや破損はありません。

（3）アナライザーの内部に漏れがあるかどうか、オゾンガスの匂いがするかどうか。

（4）その他の異常な問題。

上記の問題のいずれかが発生した場合は、できるだけ早くメーカーに通知してください。

8。注意

A.機器を分解して組み立てることは厳密に禁止されています。ラベルはそのまま使用して保持する必要があります。そうしないと、保証はありません。

B.メンテナンスには、操作するための専門家が必要です。

C.任意に分解しないでください。また、機器を開くときに不必要な損傷を避けてください。

D.機器を清潔に保ち、画面をスクラッチするのを防ぐために、ハードオブジェクトで画面に触れないでください。

E.電源をオフにし、機器が近いときに水分を防ぎます。

F.異常な状況の場合は、電源をオフにしてすぐにガス源を遮断し、時間内にメーカーに連絡してください。

9。ストレージ

この機器は、周囲温度のvid孔40が、相対湿度が80％を超えない、換気のある乾燥した非腐食性環境に保管する必要があります。 80％以下の相対湿度を備えたサンプリングガス、およびガス温度は50℃のofでなければなりません。

10.妥当性の期間

製品の寿命は、電子デバイスの老化度に依存します。老化した電子デバイスを交換した後、製品は正常に使用できます。

テスト範囲：	□0-300g/nm3	□0-200g/nm3	□0-100g/nm3
	□0-50g/nm3	□0-1000ppm
表示解像度：	□0.01g/m注目：1mg/l = 1g/m3 = 467ppm
ディスプレイユニット：	□g/nm3□mg/nl□％wt
サンプリング方法：	□アクティブ圧力サンプリング□ポンプサンプリング
コンテンツインターフェイス：	□オゾン濃度□温度補償
	□圧力補償
光源の寿命：	約30000〜50000時間
インターフェイスを表示：	4.3インチのタッチスクリーン操作インターフェイス
補助機能：	温度と圧力の補償
サンプリングフロー：	0.5L±0.2L/min
入力圧力：	<0.1mpa
濃度エラー：	<0.3 fs
ライン偏差：	<0.2％FS
ゼロドリフト：	<±0.3％.fs
応答時間：	信号は0.03秒で、表示は0.3 Sです。
周囲温度：	-20～50 ℃；
シリーズ接続のサンプリングキャリバー：	バイパスサンプリングφ6（6*4mm高速ツイストインターフェイス） バイパスサンプリングφ8（8*6mm高速ツイストインターフェイス）
通信モード：	RS-485
出力モード：	4-20ma
リレー信号：	高いアラーム、低いアラーム
電源：	AC 110-220V；

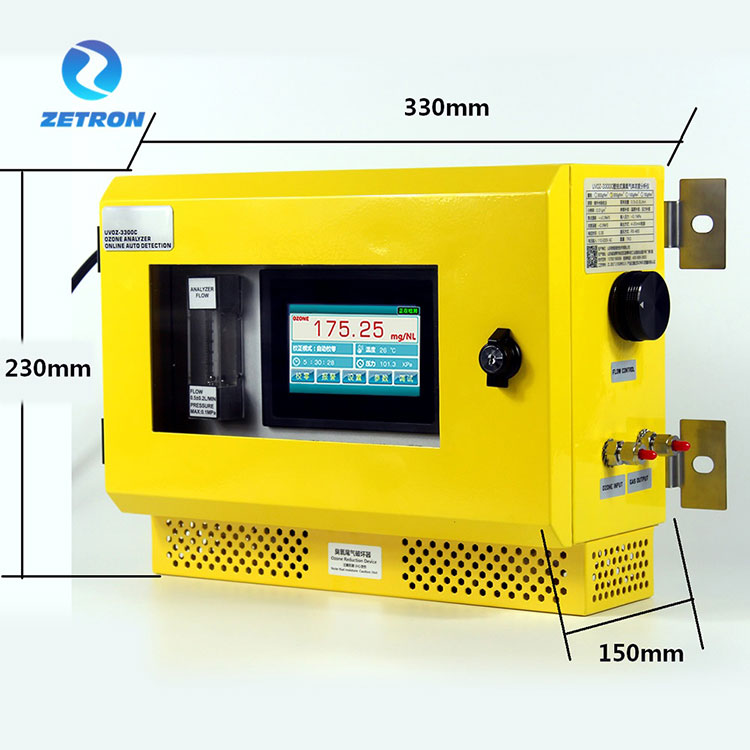

寸法：	230mm（高さ××330mm（幅）×150mm（深さ）
標準構成：	□防腐剤流量計□フィルター   □オゾンテールガス駆逐艦□サンプリングポンプ
