溶解したオゾン分析器

溶解したオゾン分析器

検出原理：UVデュアルパス吸収法。水道水、純水、または半導体産業における溶存オゾン水濃度の分析と検出に使用されます。

測定範囲：0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm。

製品の機能：このUV溶解したオゾンアナライザーには、内部光源自動調整機能があり、ゼロポイントの参照光データに基づいてLED光源の明るさをリアルタイムで調整して、ゼロポイントの安定性を確保できます。このUV光学オゾン水濃度アナライザーは、主に水道水、純水、または半導体産業の溶解オゾン水濃度の分析と検出に使用される溶解したオゾン水パイプラインに並列またはシリーズで接続できます。

この溶解したオゾンアナライザーは、UV光源を備えた自動調整システム機能を備えています。これにより、参照光データに従ってUV LED光源の明るさをリアルタイムで調整して、一定のゼロポイントデータを維持し、ゼロポイントの安定性を確保できます。それは当社の特許取得済みの製品です。このUV光学オゾン水濃度アナライザーは、24時間停止せずに継続的に動作できます。

溶解したオゾンアナライザー - 製品の概要

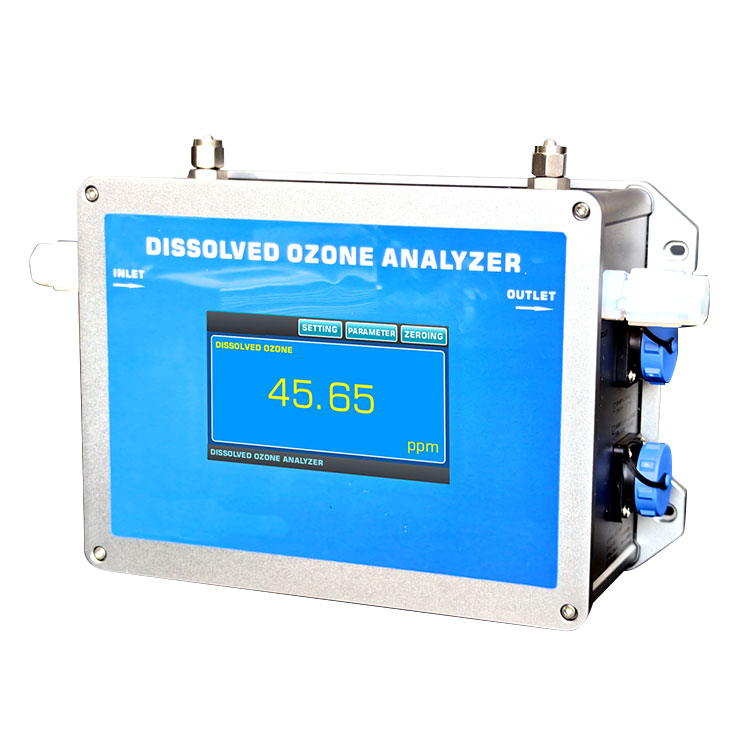

溶解したオゾン濃度分析器は、紫外線分光光度測定を使用した超純水または一定の濁度水中のオゾン含有量の直接測定です。カスタマイズ可能なバージョンはHFであり、20％の加水酸オゾン水溶液に使用できます。オゾン水と接触している材料には、PTFE、FFPM、PFA、およびクォーツまたはサファイアが含まれます。 UVOZ-180W溶解したオゾン水濃度アナライザーには、入口とアウトレットが装備されており、タッチスクリーン操作インターフェイスが装備されています。出力は、4-20MAおよびRS-485信号線でPLCに直接接続されます。

溶解したオゾン濃度アナライザーは、UV光源を備えた自動調整システム機能を備えています。これにより、参照光データに従ってUV LED光源の明るさをリアルタイムで調整して、一定のゼロポイントデータを維持し、ゼロポイントの安定性を確保できます。それは当社の特許取得済みの製品です。このオゾンアナライザーは、24時間停止せずに継続的に動作できます。このオゾン濃度アナライザーの優れた安定性は、真のデュアルビーム光学システムと非常に長寿命の紫外線LED光源を使用することで達成されます。

溶解したオゾン濃度アナライザーのシェルは、スプラッシュプルーフデザインを備えたアルミニウムシェル、保護レベル：IP65、サイズ：260x160x90mm（wxhxd）、および約3キログラムの重量です。この溶解したオゾン水濃度アナライザーは、背面にフックデザインを備えた壁に取り付けられる可能性があります。インストールが必要な場合、4つの取り付けブラケットが提供されます。

溶解したオゾン水濃度アナライザーの入口流量は200〜300ml/minです。フロー制御が必要な場合は、溶解したオゾン水濃度分析器の出口にスロットルバルブまたはフローメーターを設置する必要があります。このスロットルバルブはセンサーの後ろに配置する必要があります（その前にはありません！インレットにスロットルバルブを取り付けると泡が生成されるため、溶解したオゾン水分析器に入るために水泡のあるオゾン水が厳密に禁止されています。）

溶解したオゾン水濃度分析器の入口水の清潔さを維持し、溶解したオゾン水分析器の内部センサーの清潔さを維持する必要があります。 2週間ごとに、溶解したオゾン水濃度アナライザーのゼロポイントを調整することをお勧めします。ゼロポイントを校正するときは、オゾンや色のないきれいな水を導入する必要があります

溶解したオゾンアナライザー - 製品機能：

テスト方法：デュアルパスUV吸収法、長期的な光源システム、高い測定精度。

測定の原則：ランバートビール法によれば、測光吸収の原理を通じて正確な測定が行われます。

測定範囲：0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm。

光源システム：外国の長寿命の紫外線光源システム（波長253.7nm）、3年の無料保証。

使用法：防水航空プラグターミナルを備えた屋内の設置と使用。

光プールシステム：個別の光プール技術、漏れのない、高圧抵抗、高流量サンプリング液の衝撃に対する耐性。

インテリジェントな補償：自動ゼロ調整と自動光源補正機能を装備しています。

操作方法：手動でゼロにすることができ、ゼロでは、機器にオゾン水溶液がないことを確認する必要があります。

ディスプレイユニット：mg/l、ppmオプション。

データ表示：高解像度のカラータッチスクリーン。

出力関数：4-20MA、RS485通信。

自動ゼロ調整：参照光データに基づいて紫外線LED光源の明るさをリアルタイムで調整して、一定のゼロポイントデータを維持し、ゼロポイントの安定性を確保できます。

複数のバージョン：

通常のバージョンは、水道水と精製水に使用されます。

HFバージョンは、20％の加水分裂酸オゾン水溶液に使用できます。

溶解したオゾン分析器 - 製品構造と組成

【1】壁に取り付けられたインストール寸法

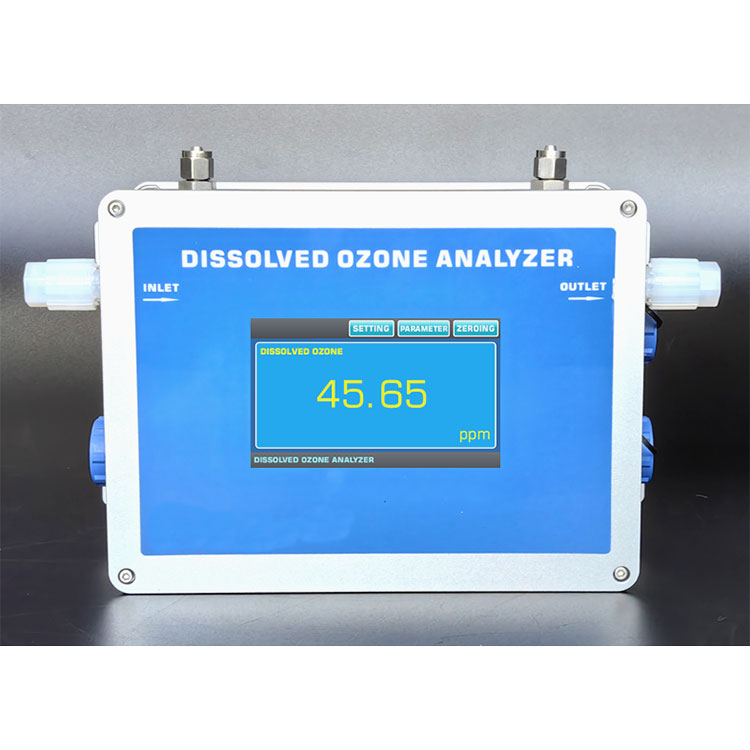

【2】ディスプレイパネルと表示画面

【3】電源入力、信号出力、入口、アウトレット

電源入力：

信号端子出力：

解散信号端子：リモートディスプレイ信号を接続するために使用されます（このマシンにはすでに表示画面があります）

UV溶解したオゾン水分析器の上のガス界面は、圧縮空気界面に使用されます。オゾン水の温度が低すぎる場合は、計器に圧縮空気を導入して、機器の内部オゾン水パイプラインの凝縮を防ぐことをお勧めします。

溶解したオゾンアナライザー - 製品接続プロセス図

溶解したオゾンアナライザー - 陽圧分岐サンプリング接続図

（この接続プロセスを分割サンプリングに使用することをお勧めします。溶解したオゾン水アナライザーの出口にフローメーターを設置する必要があることに注意してください。）

溶解したオゾンアナライザー、負圧ウォーターポンプサンプリング接続図

（この接続プロセスを分割サンプリングに使用することをお勧めします。溶解したオゾン水アナライザーの出口にフローメーターを設置する必要があることに注意してください。）

注：溶解したオゾン水流メーターの製造業者は、標準の構成アクセサリであり、負圧ウォーターポンプはオプションの製品です。製造業者に相談して別々に購入できます。

注：ディスプレイバージョンなしでは、メーカーは有線タッチスクリーンアクセサリー（2メートル以内のワイヤの長さ）を個別に構成します

溶解したオゾンアナライザー - 技術パラメーター：
