溶存オゾンモニター

溶存オゾンモニターのサプライヤー

検出原理：UVデュアルパス吸収方式。水道水、純水、半導体工業などの溶存オゾン水濃度の分析・検出に使用されます。

測定範囲: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0～200ppm。

製品の特徴: この UV 溶存オゾンモニターは内部光源自動調整機能を備えており、ゼロ点の基準光データに基づいて LED 光源の明るさをリアルタイムで調整し、ゼロ点の安定性を確保できます。このUV光オゾン水濃度分析装置は、溶存オゾン水パイプラインに並列または直列に接続でき、主に水道水、純水、または半導体産業における溶存オゾン水濃度の分析と検出に使用されます。

この溶存オゾン分析装置は、UV光源による自動調整システム機能を備えており、基準光データに応じてUV LED光源の明るさをリアルタイムに調整し、一定のゼロ点データを維持し、ゼロ点の安定性を確保します。当社の特許取得商品です。 24時間停止することなく連続運転可能なUV光オゾン水濃度分析装置です。

溶存オゾン分析装置 - 製品概要

溶存オゾン濃度分析装置は、紫外分光光度法を使用して、超純水または一定濁度水中のオゾン含有量を直接測定します。カスタマイズ可能なバージョンは HF で、20% フッ酸オゾン水溶液に使用できます。オゾン水と接触する材質としては、PTFE、FFPM、PFA、石英、サファイアなどが挙げられます。 OZ-300W UV溶存オゾン水濃度分析装置には入口と出口が装備されており、タッチスクリーン操作インターフェイスが装備されています。出力は 4 ～ 20mA および RS-485 信号線で PLC に直接接続されます。

溶存オゾン濃度分析装置は、UV光源による自動調整システム機能を備えており、基準光データに応じてUV LED光源の明るさをリアルタイムに調整し、一定のゼロ点データを維持し、ゼロ点の安定性を確保します。当社の特許取得商品です。このオゾン分析計は24時間停止することなく連続運転が可能です。このオゾン濃度分析装置の優れた安定性は、真のデュアルビーム光学システムと非常に長寿命の紫外線 LED 光源の使用によって実現されます。

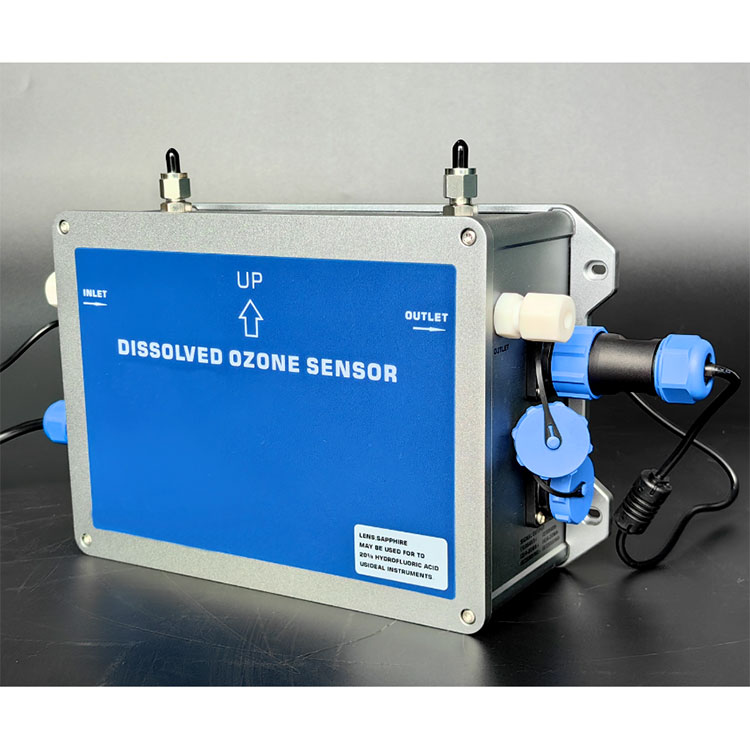

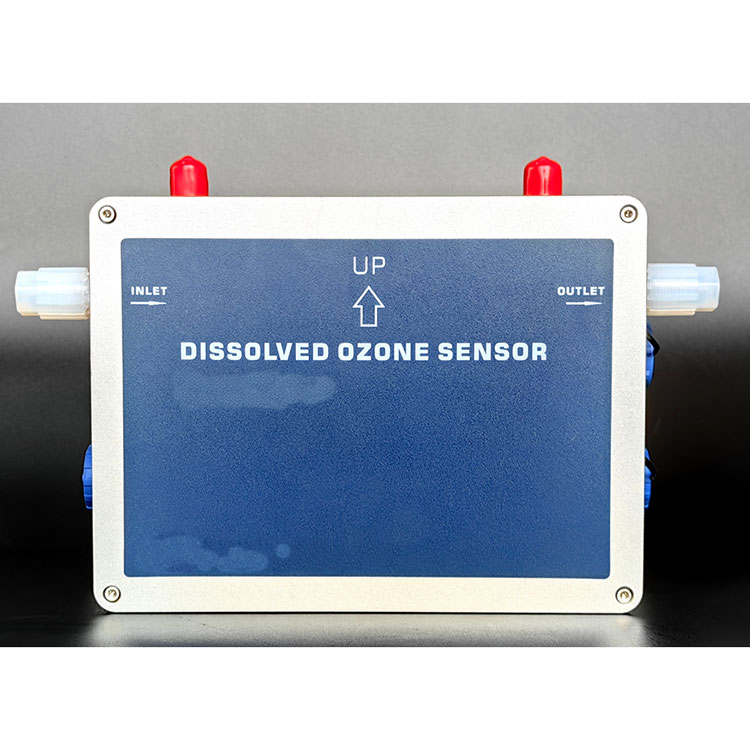

溶存オゾン濃度計のシェルは防滴設計のアルミニウムシェルで、保護等級：IP65、サイズ：260x160x90mm（WxHxD）、重量は約3kgです。この溶存オゾン水濃度分析計は壁に取り付けることができ、背面にフックのデザインが付いています。設置が必要な場合は、取り付けブラケットが 4 つ付属します。

溶存オゾン水濃度計の入口流量は200～300ml/minです。流量制御が必要な場合は、溶存オゾン水濃度計の出口に絞り弁や流量計を設置する必要があります。このスロットルバルブはセンサーの後ろに配置する必要があります（センサーの前には絶対に設置しないでください。入口にスロットルバルブを取り付けると気泡が発生するため、水泡を含んだオゾン水が溶存オゾン水分析装置に入るのは厳禁です。）

溶存オゾン水濃度分析計の入口水の清浄度を維持することと、溶存オゾン水濃度分析計の内部センサーの清浄度を維持する必要があります。溶存オゾン水濃度計のゼロ点校正は2週間ごとに行うことを推奨します。ゼロ点を校正する場合は、オゾンや着色料を含まないきれいな水を導入してください。

溶存オゾン分析装置 - 製品の特徴:

試験方法：デュアルパスUV吸収法、長寿命光源システム、高い測定精度。

測定原理：ランバート・ビールの法則に従い、測光吸収の原理により正確な測定が行われます。

測定範囲: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0～200ppm。

光源システム：海外製長寿命紫外線光源システム（波長253.7nm）、3年間の無償保証付き。

用途：屋内設置および使用、防水航空プラグ端子を装備。

ライトプールシステム: 独立したライトプール技術、漏れがなく、高圧耐性があり、高流量サンプリング液体の衝撃に対する耐性があります。

インテリジェント補正：自動ゼロ調整機能と自動光源補正機能を搭載。

操作方法: 手動でゼロ調整することができますが、ゼロ調整中は装置内にオゾン水溶液がないことを確認する必要があります。

表示単位：mg/L、ppmオプション。

データ表示: 高解像度カラータッチスクリーン。

出力機能：4-20mA、RS485通信。

自動ゼロ調整：基準光データに基づいて紫外線LED光源の明るさをリアルタイムに調整し、一定のゼロ点データを維持し、ゼロ点の安定性を確保します。

複数のバージョン:

通常バージョンは水道水・精製水用です。

HFバージョンは20%フッ酸オゾン水溶液にも使用可能です。

溶存オゾン分析装置 製品の構造と構成

【1】壁掛け設置寸法

【2】表示パネルと表示画面

【3】電源入力、信号出力、インレット、アウトレット

電源入力:

信号端子出力：

DISPLAY SIGNAL端子：リモートディスプレイ信号を接続するために使用します（本機にはすでにディスプレイ画面があります）

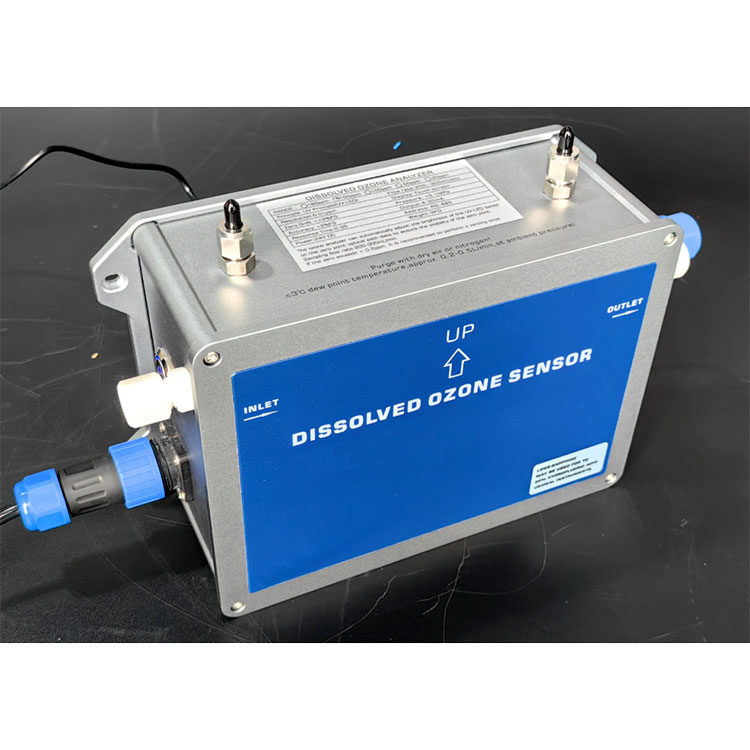

UV 溶存オゾン水分析装置の上のガスインターフェイスは、圧縮空気インターフェイスとして使用されます。オゾン水の温度が低すぎる場合は、機器の内部オゾン水パイプラインでの結露を防ぐために、機器に圧縮空気を導入することをお勧めします。

 溶存オゾン分析装置 製品接続工程図

溶存オゾン分析計 - 正圧分岐サンプリング接続図

（分割サンプリングの場合はこの接続方法を推奨します。ただし、溶存オゾン水分析装置の出口に流量計を設置する必要があります。）

溶存オゾン分析装置、負圧水ポンプサンプリング接続図

（分割サンプリングの場合はこの接続方法を推奨します。ただし、溶存オゾン水分析装置の出口に流量計を設置する必要があります。）

注：溶存オゾン水流量計はメーカー標準付属品、負圧水ポンプはオプション品となります。メーカーに問い合わせて別途購入することも可能です。

注: ディスプレイ バージョンがない場合、メーカーは有線タッチ スクリーン アクセサリを個別に構成します (ワイヤの長さは 2 メートル以内)。

溶存オゾン分析装置 - 技術パラメータ:
